思联三维看图

思联三维看图是一款便捷的手机看图软件。你可以在这里轻松看图和作图，主要是3D图纸和CAD图纸。它拥有多种功能，支持多人在线协同办公，包括浏览、测量、模型分解等方面的操作，还可以将文件一键保存和分享，如此便捷还不来试试吗。

软件特色

1、是一款便捷的手机看图软件。
2、可以在这里轻松看图和作图，主要是3D图纸和CAD图纸。
3、功能多样，支持多人在线协同办公，包括浏览、测量和模型分解等。
使用方法
1、文件上传
(1)将文件上传到个人空间(项目空间)
方法一：
打开思联三维看图手机APP→>点击首页的悬浮按钮+→【上传文件】→选择需要上传的文件→选择上传到个人空间(项目空间)，在个人空间(项目空间)下可查看上传的文件。
方法二：
打开手机APP→点击进入个人空间(项目空间)→点击页面悬浮按钮+→点击【上传文件】→选择需要上传的文件，在个人空间(项目空间)下可查看上传的文件。

2、三维浏览功能

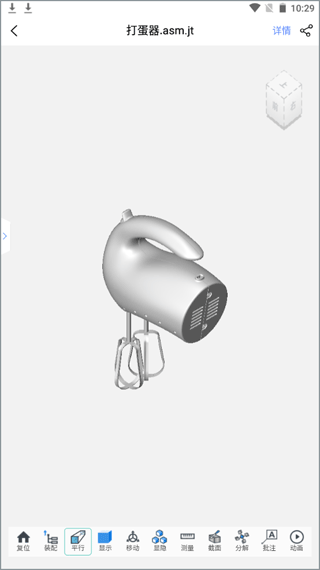

在浏览3D模型时，可通过手指点击视口右上角的立方体，调整模型的视角方向。通过手指可以缩放视角大小。点击底部的功能菜单按钮，可以对当前模型进行多种操作。功能菜单说明：
装配树
点击装配命令后，在视口的左侧显示模型的装配树结构。视口中的零部件和结构树——对应，选中后会高亮显示。
复位
点击复位命令后，模型恢复到初始状态。
动态观察
按住模型可任意角度旋转模型。
透视/平行
透视投影与平行投影之间切换。
显示
对模型进行着色、边界线、消隐、半透明、线框操作。

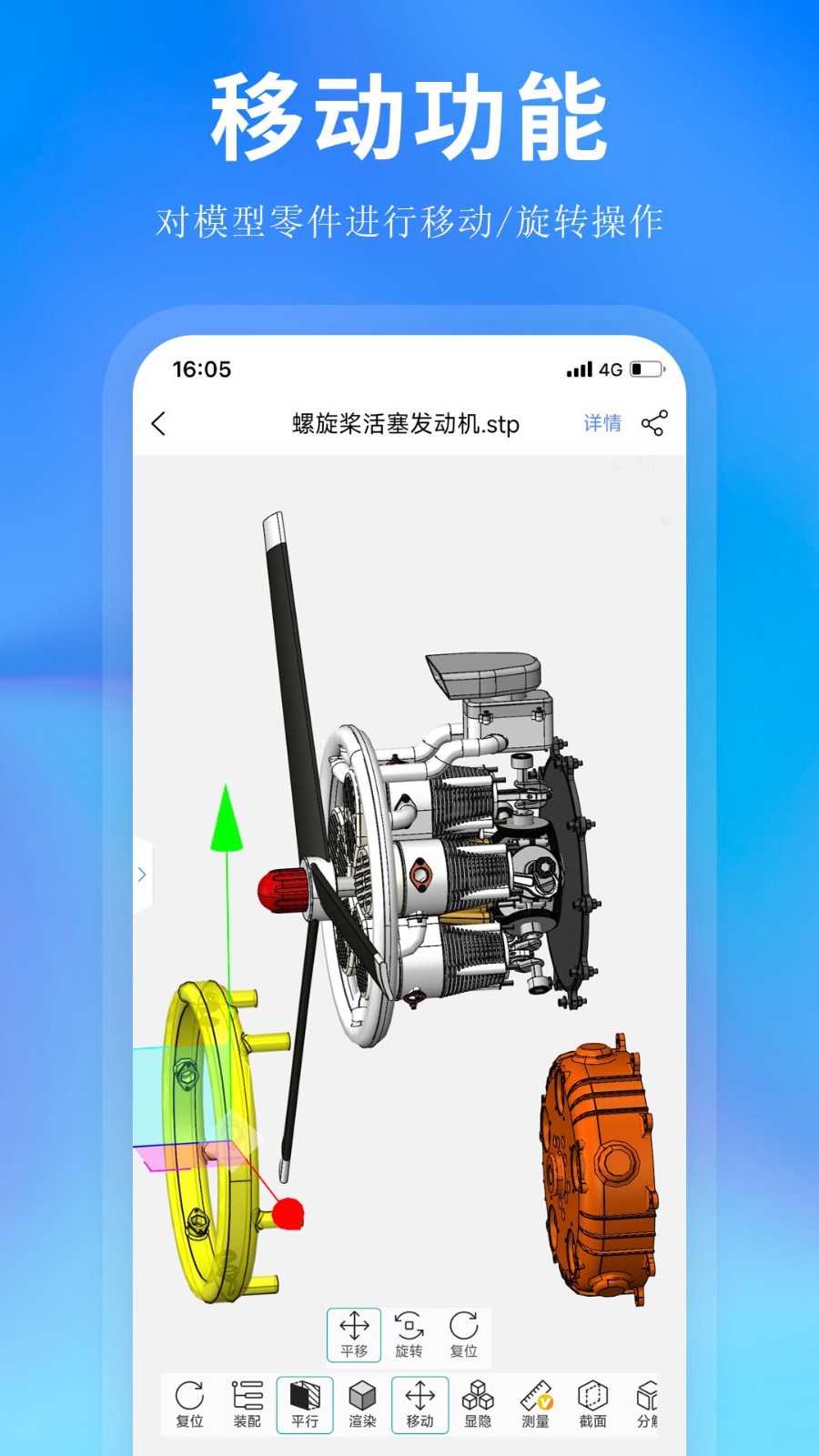

移动
对选中的某个零部件进行平移、旋转、缩放和复位操作。
显隐
控制模型零部件的隐藏、隔离、显示。

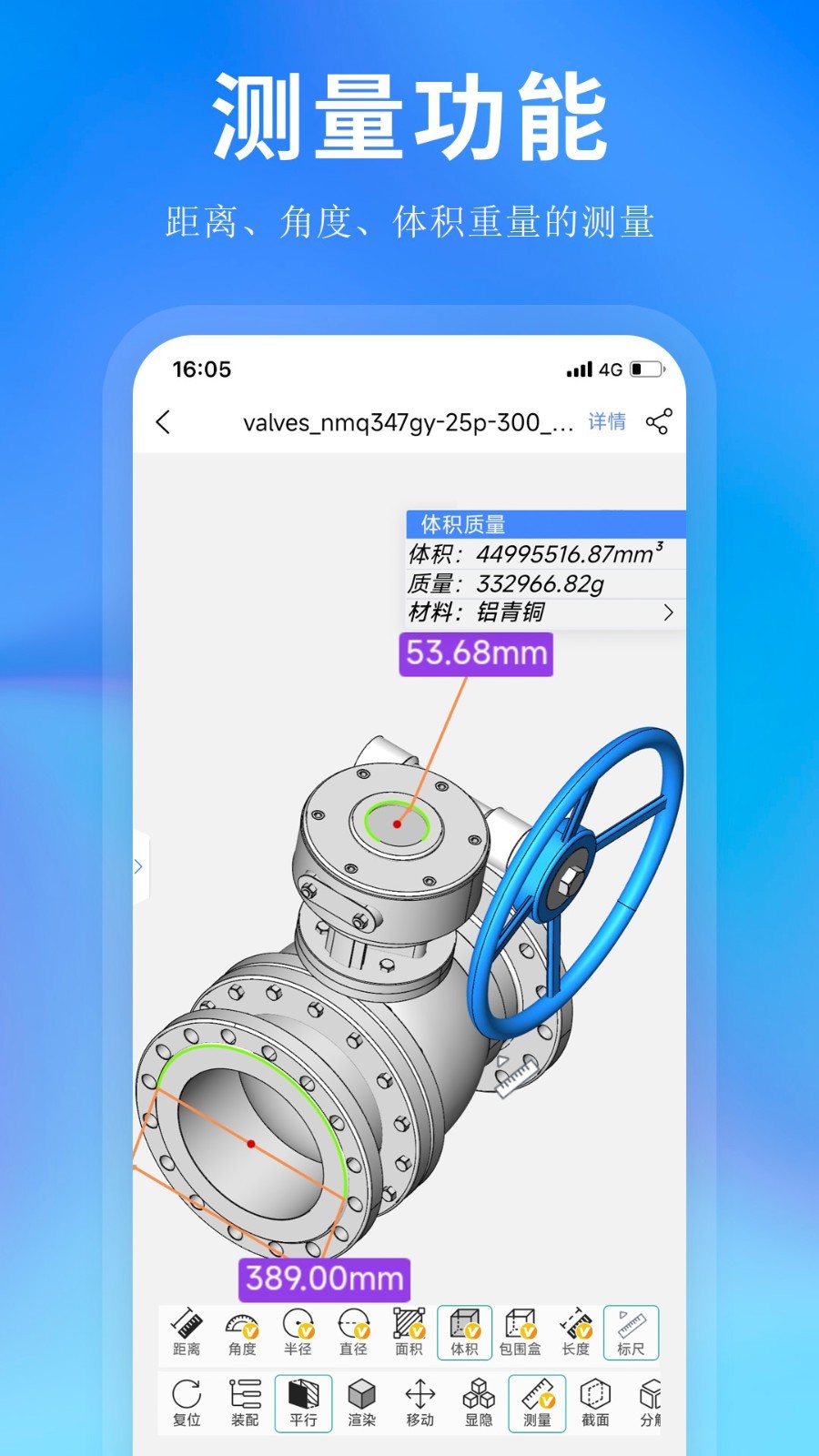

测量
点点︰测量模型上任意两点间的距离。点线：测量模型上任意一点和直线间的距离。点面：测量模型上任意一点和平面间的距离。线线：测量模型上任意两条直线间的距离。线面：测量模型上任意一条直线到任一平面间的距离。面面：测量模型上任意两个平面间的距离。圆心距：测量模型上两个圆/圆弧中心的距离。轴距：测量模型上任意两个轴之间的距离。直径：测量模型上任意圆的直径。半径：测量模型上任意圆的半径。面积：显示被选中零部件的表面积。包围盒：显示被选中零部件的长、宽、高。测量距离时使用箭头辅助拾取特征。
截面
选取用来剖切的X/Y/Z平面后，通过拖拽来调节截面的深度。

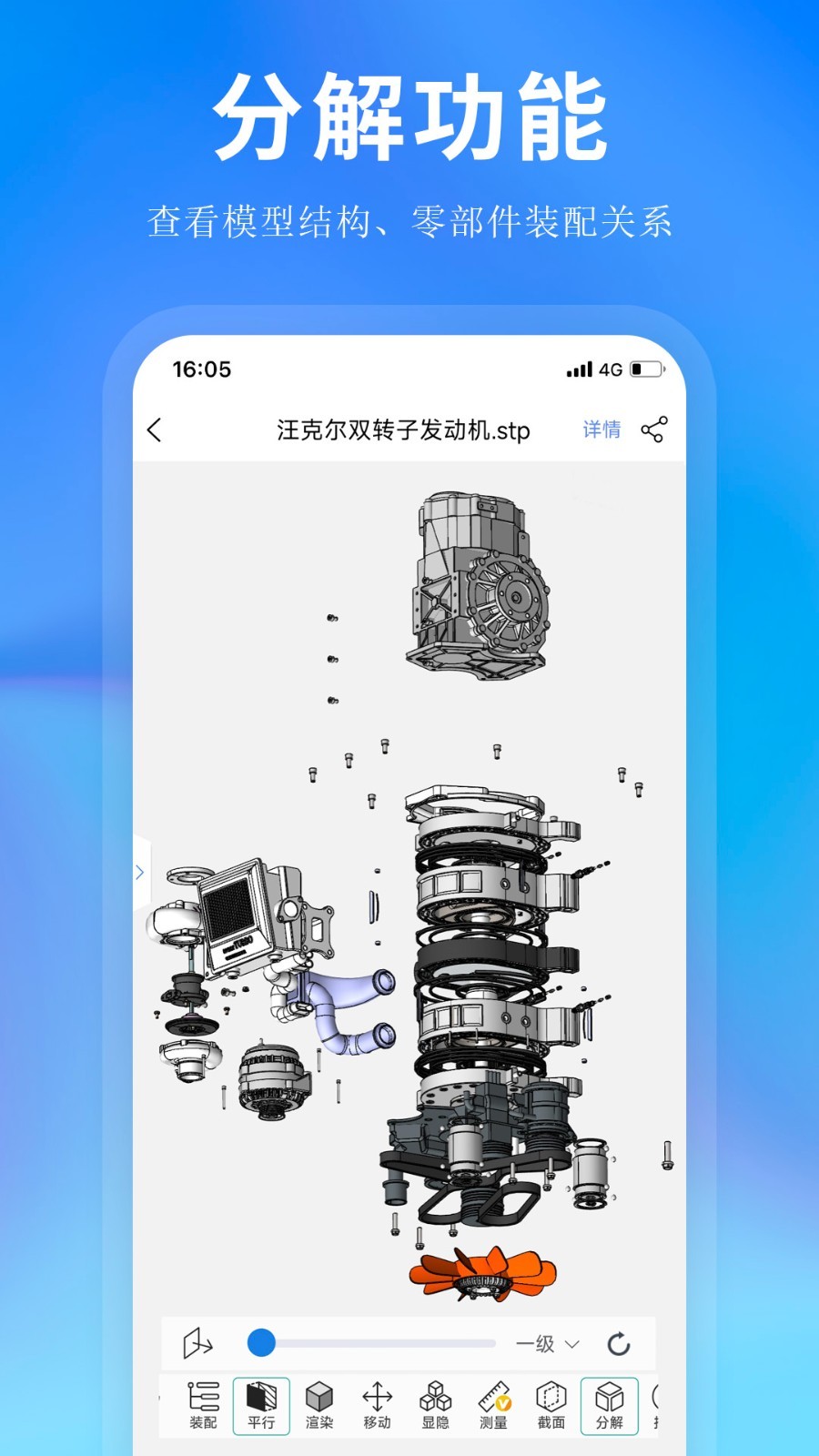

分解
选中命令后，通过滑块来调节模型的自动分解程度。
批注
创建：进入批注命令后，默认进入文字批注状态，在模型上选中文字批注的起点位置，在弹出的对话框中输入文字批注后，单击确定后选择放置文本批注的位置。矩形：进入命令后，通过拖拽在视口中添加矩形批注。圆形：进入命令后，通过拖拽在视口中添加圆形批注。椭圆：进入命令后，通过拖拽在视口中添加椭圆形批注。画笔：进入命令后，通过拖拽在视口中添加涂鸦效果批注。撤销：撤销批注的上一步操作。重做：回退到批注的上一步操作。保存：将批注保存。
动画
播放模型文件中录制好的动画。

3、三维模型格式转换
打开【个人空间】/【项目空间】选择需要需要格式转换的文件，点击右侧"…"，选择“文件转换”，选择需要转换的数据格式，点击"开始转换"，即可完成数据转换，转换完成后，可查看转换后的文件。
查看转换完成的文件：
【个人空间】的文件转换完成后将存储到【我的】——【我的转换】目录中;
【项目空间】的文件转换完成后将存储到【项目空间】的文件转换目录中。
Tips：
若所选的文件格式不支持格式转换，则会提示“没有支持的转换类型"。
思联支持转换的具体格式如下：
UG/CATIA/Creo/SOLIDWORKS → JT
UG/CATIA/CreolSOLIDWORKS → STEP
UG/ creo /SOLIDWORKS → CATIA
CATIA/Creo/SOLIDWORKS → UG
4、三维模型显示精度设置
点击模型右侧的…更多按钮→显示精度→选择设置的精度，根据模型的具体情况设置显示精度。
5、模型库
模型库内的三维模型，用户可以下载收藏，也可以发布自己的模型。
用户选择【导入模型】，选择模型的具体类型、分类、介绍，将模型发布到模型库，审核通过即可在模型库看到模型。
6、创建项目

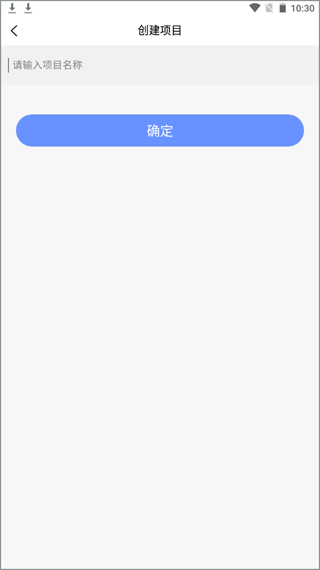

通过【通讯录】→选择【创建项目】，输入项目的名称，点击确定即可。
Tips:
普通用户可以创建的项目数量不超过1个
会员用户可以创建的项目数量不超过3个
团队会员的管理员可以创建的项目数量不超过200个

软件功能
1、提供在线浏览功能，可以轻松打开文件浏览二维和三维的图纸。
2、提供在线测量功能，可以随时进行测量，方便编辑修改。
3、提供模型分解等功能，可以对于模型进行格式之间的转换。

软件亮点

1、手机就能便捷浏览图纸，特别的快速便捷。
2、在线可以进行3D模型的格式转换，轻松快速。
3、支持上传的文件格式有多种，为办公提供了方便。
软件测评
1、在线可以和团队共享文档，方便协同办公。
2、文件上传的格式有多种，也可以自由的实现格式的转换。
3、界面设计简洁大方，操作便捷易上手，用户体验良好。
支持转换的文件数据有
UG/CATIA/Creo/SOLIDWORKS → JT
UG/CATIA/Creo/SOLIDWORKS → STEP
UG/CATIA/Creo/SOLIDWORKS → IGES
UG/ Creo /SOLIDWORKS → CATIA
CATIA/Creo/SOLIDWORKS → UG
